Mehrachsmodul I

Mehrachsmodul I bietet die Steuerung von Rotationsachsen in Kombination mit Ihrer Erodiermaschine. Unterstützt werden alle gängigen Maschinentypen und Achsen.

Die Aufgaben, im Mikrometer Bereich rotationssymmetrische Bauteile herzustellen, werden immer häufiger gestellt. Nur mit einer berührungslosen Bearbeitung sind solche Werkstücke erfolgreich herzustellen.

Mit dem Mehrachsmodul I sind aber auch Abrichtvorgänge z.B. von Metallgebundenen Schleifscheiben möglich.

Haben Sie solche und ähnliche Anforderungen? Dann lassen Sie uns gemeinsam diesen stellen. Wir nehmen uns die Zeit für Sie.

Mehrachsmodul I Erosives Schleifen

Dieses Modul bietet die Programmierung von Bauteilen, die mittels Zusatzachsen rotationssymmetrisch erstellt werden. Dieses Verfahren ermöglicht Bauteile zu erstellen, ohne sie mechanischen Belastungen auszusetzen.

Die Anwendung basiert auf einer offenen 2D-Kontur. Die Anwahl der passenden Achse sowie des Maschinenereignisses „permanente Rotation“ macht die Programmierung zur Mehrachsbearbeitung „erosives Schleifen“.

Eine DCAMCUT Programmierung beginnt generell mit der Konturdefinition. Start- und Endpunkte werden automatisch vom Programm gesetzt. Durch die Anwendung des DCAMCUT Features „Vorlagen-Technologie“ ist die Programmierung auch schon abgeschlossen.

[Vorlagen-Technologie ermöglicht Ihnen und Ihren Kollegen, sämtliche Bearbeitungsabläufe in katalogisierter Form abzulegen und sie jederzeit, auch modellübergreifend, wieder zu verwenden. Manuelle Fehlerquoten werden damit erheblich minimiert.]

Die Drehzahl und Richtung der permanenten Rotation sind frei wählbar und werden als Maschinenereignis der Kontur hinzugefügt.

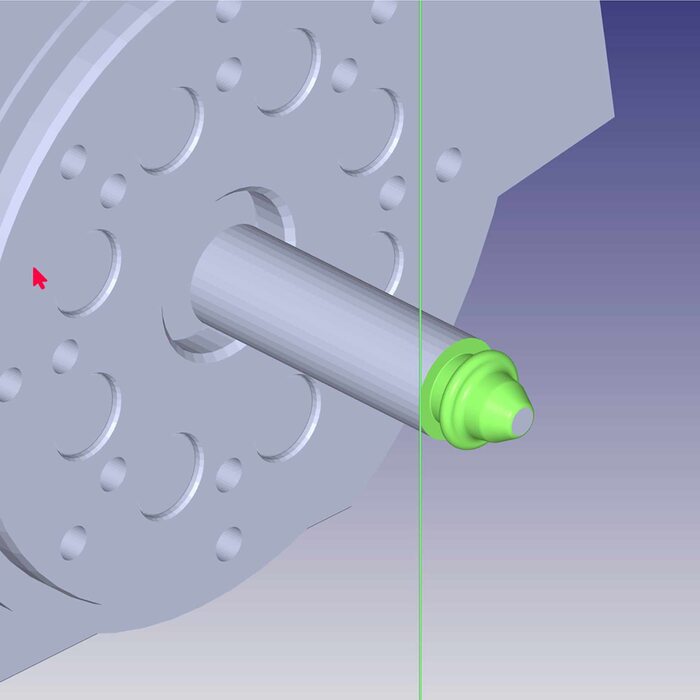

Nach der Rohteildefinition und Anwahl der Zusatzachse zeigt DCAMCUT in der Solid-Simulation den Bearbeitungsvorgang an.

---

---
